Описание Приточная установка ВЕНТС МПА800Е1
Приточная установка МПА представляет собой полностью готовый вентиляционный агрегат, обеспечивающий фильтрацию, подогрев и подачу свежего воздуха в помещения. Предназначена для соединения с прямоугольными воздуховодами номинальным сечением 400х200, 500х250, 500х300, 600х300, 600х350 и 800х500 мм.

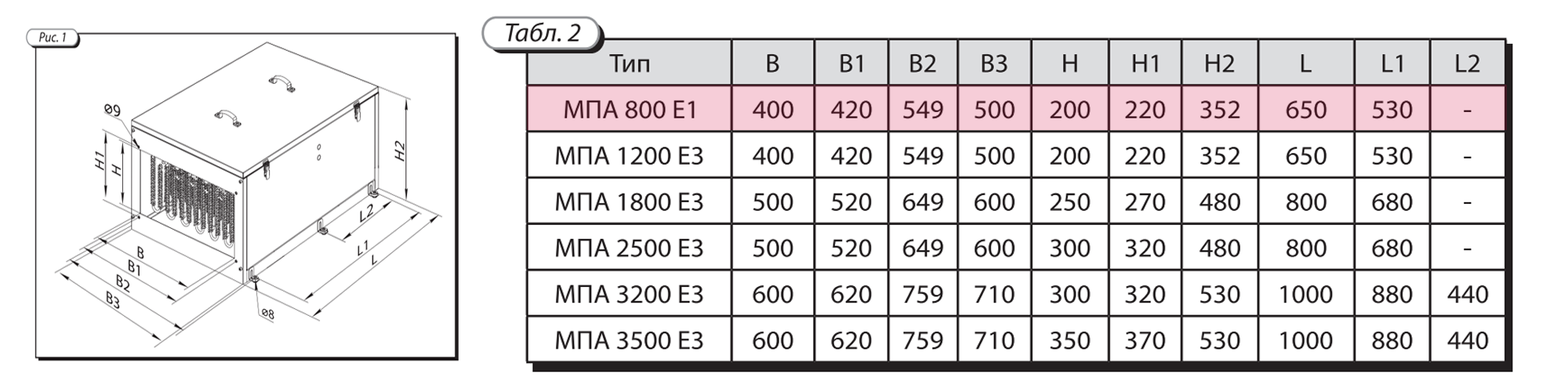

Габаритные и присоединительные размеры приточной установки ВЕНТС МПА 800 Е1
Корпус ВЕНТС МПА 800 Е1
Корпус изготовлен из стали с алюмоцинковым покрытием. Внутри – тепло- и звукоизоляция из минеральной ваты толщиной 25 мм.
Фильтр ВЕНТС МПА 800 Е1
Высокая степень очистки приточного воздуха достигается за счет установки встроенного фильтра класса G4.
Нагреватель ВЕНТС МПА 800 Е1
Для подогрева приточного воздуха зимой и в межсезонье используется электронагреватель. ТЭНы электрокалорифера снабжены дополнительным оребрением, что повышает площадь поверхности теплообмена и увеличивает отдачу тепла приточному воздуху.
Вентилятор ВЕНТС МПА 800 Е1
Применяется центробежный вентилятор двустороннего всасывания с загнутыми вперед лопатками и встроенным термостатом защиты с автоматическим перезапуском. Электродвигатель вентилятора и рабочее колесо динамически сбалансированы в двух плоскостях. Шариковые подшипники качения электродвигателя не требуют обслуживания, срок их службы составляет не менее 40000 часов.
Управление и автоматика
Возможны два варианта исполнения:
- Без управления, когда потребитель самостоятельно определяет и подбирает необходимую систему автоматики.
- Со встроенной системой управления и автоматики, которая позволяет регулировать производительность вентилятора (3 скорости), устанавливать температуру приточного воздуха, контролировать степень загрязнения фильтра. Управлять установкой можно при помощи панели управления. В стандартный комплект установки входит провод длиной 10 м для пульта.
Функции управления и защиты МПА...Е
- дистанционное включение и выключение установки;
- установка с помощью панели управления требуемой температуры воздуха в помещении и поддержание заданной температуры;
- регулировка скорости вращения вентилятора с помощью пульта управления;
- отработка необходимых алгоритмов при включении и выключении установки;
- работа установки по суточному и недельному таймеру;
- активная защита от перегрева ТЭНов калорифера;
- исключение работы электрокалорифера без включения вентилятора;
- защита электрокалорифера от перегрева (два термоконтакта – на 60 °С с автоматическим перезапуском и на 90 °С с ручным перезапуском);
- контроль степени засорения фильтра (датчик перепада давления);
- управление внешней воздушной заслонкой с сервоприводом;
- вход от пожарной сигнализации;
- вход от внешнего датчика влажности, СО2, и т.п. (нормально открытый «сухой» контакт). При сигнале от датчика установка переходит на максимальную скорость.
Монтаж приточной установки ВЕНТС МПА 800 Е1
Приточная установка монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов. Монтаж можно осуществить как во вспомогательных помещениях (балкон, кладовая, подвал, чердак и т.д.), так и в основных, поместив установку над подвесным потолком, в нишу или открытым способом. Установку можно монтировать в любом положении, кроме вертикального, когда поток воздуха направлен вниз (ТЭНы не должны находиться под вентилятором). Необходимо предусмотреть возможность доступа к установке для сервисного обслуживания и чистки фильтра.
Циркуляцию свежего воздуха для офиса, квартиры и дома с помощью приточной установки ВЕНТС МПА 800 Е1 можно реализовать на следующем примере
Под подвесным потолком встраивается приточная установка Вентс МПА 800 Е1. Так же монтируется соответствующий проекту вытяжной вентилятор и воздуховоды: для притока свежего и оттока отработанного воздуха.
В комнатах под подвесным потолком располагаются вентиляционные ответвления и устройства, которые распределяют воздух.
Свежий уличный, но еще не очищенный воздух попадает через наружную решетку. Дальше в приточной установке Вентс МПА 800 Е1 воздух поддается очистке и проходит через специальный фильтр класса G4. Если необходимо, то чищенный, холодный воздух нагревается до желаемой температуры и по воздухоотводам начинает поступать в комнаты или кабинеты. Вытяжной вентилятор затягивает грязный, переработанный воздух в воздухоотвод и выводит его на улицу.
В офисном помещении или квартире, таким образом, постоянно циркулирует свежий очищенный воздух, комнаты наполняются свежим, очищенным воздухом, отсутствует сквозняк, пыль и посторонний шум.
Характеристики Приточная установка ВЕНТС МПА800Е1
Технические характеристики | |
Габариты ВШГ, мм | 352х500х650 |
Мощность, кВт | 3.55 |
Сечение воздуховодов, мм | 400х200 |
Подача воздуха, м.куб/ч | 800 |
Масса, кг | 36 |
