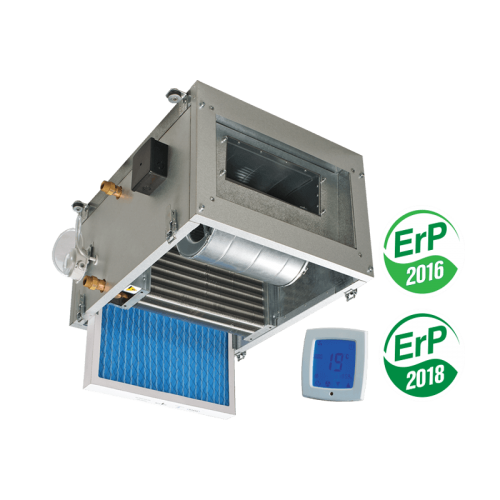

Припливна установка ВЕНТС МПА1200В

Приточная установка МПА представляет собой полностью готовый вентиляционный агрегат, обеспечивающий фильтрацию, подогрев и подачу свежего воздуха в помещение. Предназначена для соединения с прямоугольными воздуховодами номинальным сечением 400х200, 500х250, 500х300, 600х300, 600х350 и 800х500 мм.

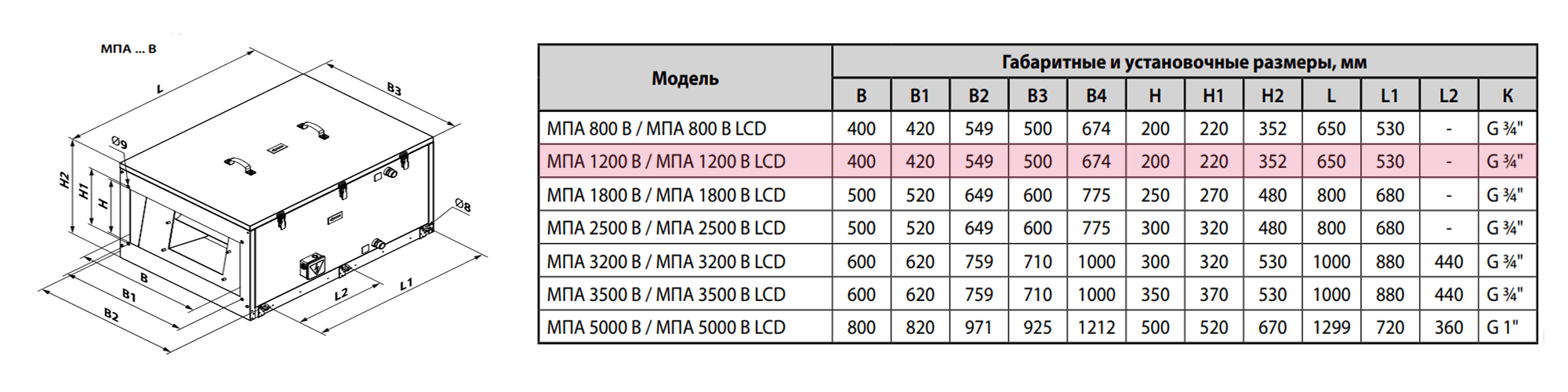

Габаритные и установочные размеры приточной установки ВЕНТС МПА1200В

Корпус ВЕНТС МПА 1200 В

Корпус установки ВЕНТС МПА 1200В изготовлен из стали с алюмоцинковым покрытием, такая сталь более долговечна в сравнении с обычной. Внутри – тепло и звуковая изоляция из минеральной ваты толщиной 25 мм.

Фильтр ВЕНТС МПА1200 В

Высокая степень очистки приточного воздуха достигается за счет установки встроенного фильтра со сменной кассетой класса G4.

Нагреватель ВЕНТС МПА1200 В

Для подогрева приточного воздуха зимой и в межсезонье используется водяной (гликолевый) нагреватель. Водяные нагреватели предназначены для эксплуатации при максимальном рабочем давлении 1,0 МПа (10 бар) и максимальной рабочей температуре теплоносителя 95 °С.

Вентилятор ВЕНТС МПА1200 В

В установке применяется центробежный вентилятор двустороннего всасывания с загнутыми лопатками и встроенным термостатом защиты с автоматическим перезапуском. Электродвигатель вентилятора и рабочее колесо динамически сбалансированы в двух плоскостях. Шариковые подшипники качения электродвигателя не требуют обслуживания, срок их службы составляет не менее 40000 часов.

Управление и автоматика ВЕНТС МПА1200 В

Возможны два варианта исполнения:

1. Без управления, когда потребитель самостоятельно определяет и подбирает необходимую систему автоматики.
2. Со встроенной системой управления и автоматики, которая позволяет регулировать производительность вентилятора (3 скорости), устанавливать температуру приточного воздуха, контролировать степень загрязнения фильтра. Управлять установкой можно при помощи панели управления. В стандартный комплект установки входит провод длиной 10 м для пульта.

Функции управления и защиты МПА...В

• включение/выключение электродвигателя установки;
• выбор скорости вращения вентилятора (3 скорости);
• поддержание заданной температуры приточного воздуха;
• управление циркуляционным насосом и регулирующим вентилем смесительного узла нагревателя;
• защита жидкостного нагревателя от замерзания (по датчику температуры воздуха после нагревателя и по датчику температуры обратного теплоносителя);
• управление и контроль работы внешнего циркуляционного насоса, установленного на линии подачи теплоносителя в жидкостный нагреватель (насос смесительного узла);
• управление компрессорно-конденсаторным блоком (ККБ) воздухоохладителя, учитывая температуру помещения (при дополнительной установке канального воздухоохладителя);
• управление приточным вентилятором и контроль за его работой;
• контроль загрязненности фильтра;
• управление электроприводом внешнего воздушного клапана;
• остановка системы по команде от щита пожарной сигнализации.

Для плавной регулировки температуры воздуха в установках с водяным нагревателем рекомендуется использовать смесительные узлы УСВК. Смесительный узел УСВК с трехходовым регулирующим вентилем и циркуляционным насосом, позволяет наиболее плавно регулировать мощность обогрева, и сводит к минимуму угрозу замерзания жидкости в нагревателе.

Монтаж приточной установки ВЕНТС МПА1200В

Приточная установка монтируется на полу, подвешивается к потолку при помощи монтажного уголка с вибровставкой или крепится на стене при помощи кронштейнов. Монтаж можно осуществить как во вспомогательных помещениях (балкон, кладовая, подвал, чердак и т.д.), так и в основных, поместив установку над подвесным потолком, в нишу или открытым способом. Установку можно монтировать в любом положении, кроме вертикального, когда поток воздуха направлен вниз (ТЭНы не должны находиться под вентилятором). Необходимо предусмотреть возможность доступа к установке для сервисного обслуживания и чистки фильтра.

Пример реализации вентиляции с помощью приточной установки ВЕНТС МПА 1200 В

Циркуляцию свежего теплого воздуха в офисе и дома можно реализовать на следующем примере.

 Под подвесным потолком встраивается приточная установка Вентс МПА 1200 В. Так же монтируется соответствующий проекту вытяжной вентилятор и воздуховоды: для притока свежего и  оттока отработанного воздуха.
В комнатах под подвесным потолком располагаются вентиляционные ответвления и устройства, которые распределяют воздух.
Свежий уличный, но еще не очищенный воздух попадает через наружную решетку. Дальше в приточной установке Вентс МПА 1200 В воздух поддается очистке и проходит через специальный фильтр класса G4. Очищенный, но еще холодный воздух нагревается до желаемой температуры и по воздухоотводам начинает поступать в комнаты или кабинеты. Вытяжной вентилятор затягивает грязный, переработанный воздух в воздухоотвод и выводит его на улицу.
В офисном помещении или квартире, таким образом, постоянно циркулирует свежий очищенный воздух, комнаты наполняются свежим, очищенным воздухом, отсутствует сквозняк, пыль и посторонний шум.
