Опис Сонячний колектор Altek AC-VGL-25 (для басейну)

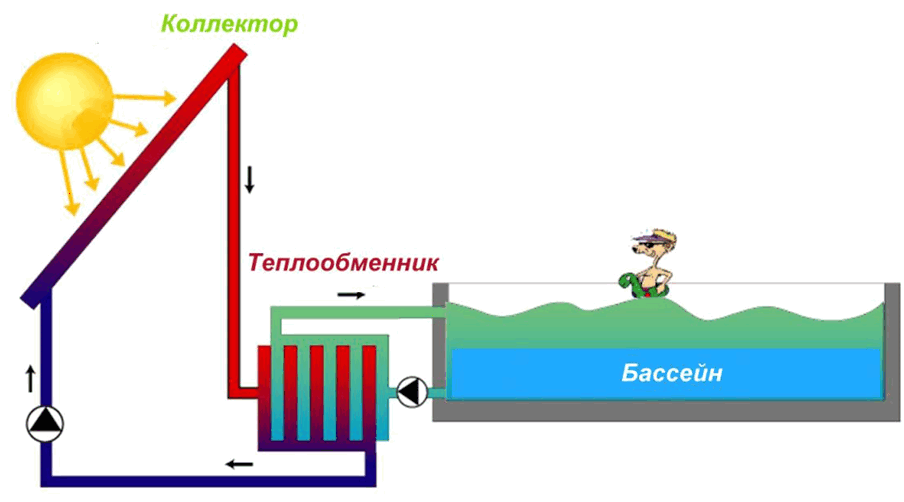

Безнапірний вакуумний сонячний колектор серії AC-VG (AC-VGL) використовується для нагріву великого обсягу води в теплу пору року (орієнтовно з квітня по жовтень). В першу чергу такі сонячні водонагрівачі призначені для нагріву води для басейнів.
Основним компонентом геліосистеми є сонячний колектор. Він складається з окремих вакуумних трубок, горловиною герметично встановлених в маніфолд, а іншим кінцем закріплених на рамі колектора.
Маніфолд - це частина колектора, яка служить для фіксації горловин вакуумних трубок, а також для циркуляції і відведення води підігрітої в колекторі.
У маніфолд примусово подається холодна вода, яка циркулює вниз трубки, тим самим виштовхуючи з трубки і іншого кінця маніфолда підігріту воду.
За допомогою селективного покриття вакуумних трубок сонячна енергія поглинається і перетворюється в теплову і нагріває воду в трубці.
Максимальна температура нагріву 90 ℃. Через те, що гаряча вода легше, ніж холодна, гаряча вода природним чином циркулює до верху трубки, а холодна - до низу трубки.

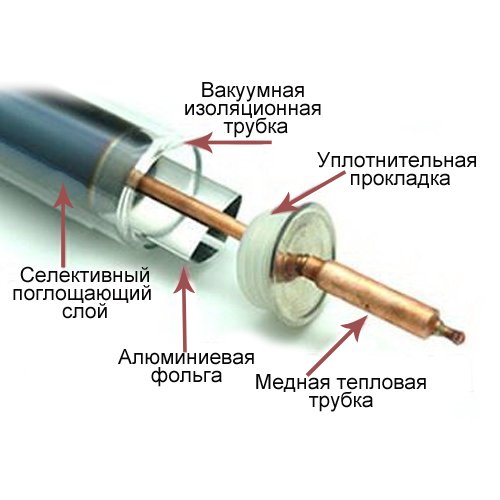

Вакуумна трубка складається з двох скляних колб, між якими знаходиться вакуум; така структура трубки знижує втрату тепла.
Додатково збереження тепла забезпечує ізолюючий шар. В даний час найефективніший спосіб теплоізоляції - пінополіуретан, який розпилюють між зовнішньою і внутрішньою стінкою колектора. Таким чином створюється ізоляційний шар товщиною 50-60мм. Витягнувши вакуумну трубку, можна переконатися в якості і товщині ізоляційного шару. Система буде працювати нормально навіть в холодних регіонах.

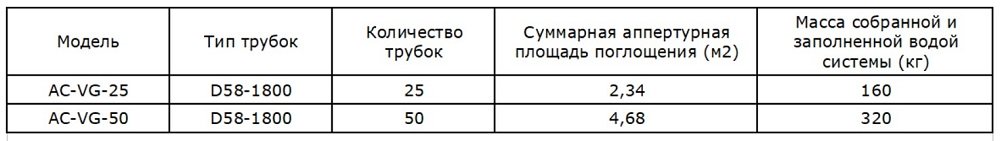

Специфікація сонячного колектораAltek AC-VGL-25:
Маніфолд сонячного колектора складається з
- внутрішнього водяного колектора,
- зовнішнього корпусу,
- ізолюючого шару між ними,
- ущільнюючих сальників для вакуумних трубок
- приєднувальних фітингів.
Залежно від типу колектора маніфолд кріпиться на рамі горизонтально (AC-VG-25) або вертикально(AC-VG-50)
- Внутрішній водяний колектор: нержавіюча сталь SUS304-2B; товщина: 0.4 мм
- Зовнішній корпус: нержавіюча сталь SUS304-2B; товщина: 0.35 мм
- Приєднувальні фітинги: нержавіюча сталь SUS304-2B; 1” НР
- Рама: нержавіюча сталь SUS304-2B; товщина: 0.4 мм
- Ізоляційний шар: 50 мм пінополіуретан
Опціонально до сонячного колектору AC-VG (AC-VGL) можна замовити
- Електронний контролер
- Клапани: антівакуум, відведення повітря.

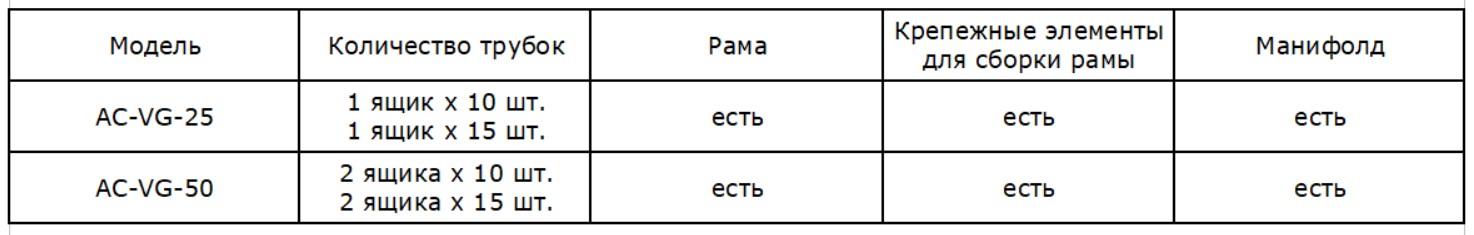

Комплектація системи Altek AC-VGL-25:
Характеристики системи AC-VG (AC-VGL):
- Сонячний водонагрівач відрізняється високою стійкістю до таких погодних явищ, як вітер і град, а також до вкрай високих і низьких температур при дотриманні певних умов.
- Високоякісний маніфолд з харчової нержавіючої сталі відповідає всім гігієнічним вимогам до якості води.
- Зовнішній корпус і каркас вироби піддані антикорозійного обробці.
- Проста конструкція забезпечує легкість збірки і монтажу.
- Тиск води, яка подається в колектор, не повинно перевищувати 0,63 бар.
- Проста у використанні система комп'ютеризованого управління.
- Тривалий ресурс: придатний до експлуатації протягом більш як 15 років.
Переваги сезонного сонячного колектора Altek AC-VGL-25:
- проста установка;
- робота без додаткового обладнання;
- енергонезалежність;
- економія електроенергії та газу;
- високий ККД - до 95%;
- тривалий термін експлуатації - до 25 років.
Програма IQ Energy розроблена для просування енергоефективних рішень для приватних будинків України і дозволяє отримати компенсацію до 3000 євро від ЄБРР на покупку і монтаж сертифікованого обладнання.
Для консультації з приводу придбання і компенсації витрат з програмою IQ Energy телефонуйте (044) 222-56-56 або тисніть на кнопку замовлення дзвінка!
Характеристики Сонячний колектор Altek AC-VGL-25 (для басейну)
Технічні характеристики | |
Вбудований теплообмінник | без теплообмінника |
Категорія колекторів | Термосифонні |
Сезонність | Літні |
Теплоносій | Вода |
Тип колектора | Вакуумний напірний |
Кількість трубок, шт. | 25 |
Довжина труб, м | 1,8 |
